单向可控硅应用电烙铁功率调节器线路图分析案

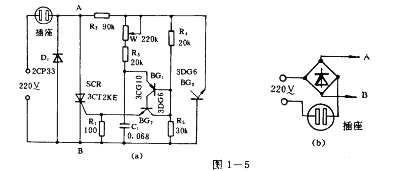

    图I一5(a)所示的电路可以调节额定功率不大于100W的负载,其调节范围为50-97%。如果用桥式整流代替D1.调节范围则为0~95%,如图I一5(b)所示。
该图调节原理是:利用BG1、BG1组成振荡电路和W、R3、C1组成移相电路。振荡电流经移相后去触发单向可控硅SCR。改变W阻值即可改变C1的充电时间.达到移相目的,从而控制了SCR单向可控硅的导通角,完成调功任务。
