双向可控硅电机稳速线路原理图

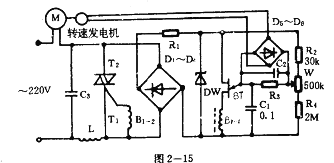

图2—15所示电路是由双向可控硅与单结晶体管组成的控制电路。利用转速发电机进行反馈以维持马达转速稳定。电源经D1～D4组成桥式整流电路，R1与稳压管DW构成稳压电路，供给单结晶体管等的工作电压。此电压经电阻R2、R4及W分压作为基准电压es。转速发电机产生一个与主马达转速成比例的电压，经D5～D6整流，再经C，滤波，在电阻R3上产生一反馈电压cv。因此．在电容C1上的控制电压为基准电压与反馈电压之差，即ec=es-eV,用ev。去控制单结管BT

的振荡脉冲。

调节W可改变电路的时间常数，改变C1，上的电压上升时间，从而控制SCR可控硅的导通角达到控制马达转速的目的。

如果马达转速增加，转速发电机产生的电压成比例增加，ev增大。设这时es不变，那么ec=es—ev就变小了。ec的减小使BT产生的脉冲后移，SCR可控硅的导通角减小，马达获得的电压减小，转速降低，这就起到稳定速度的作用。反之亦然。
