讲解双向可控硅用于光控电风扇调速器原理

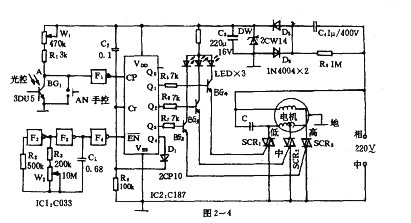

     图2--4具有高、中、低三档速度调节。可以用手控亦可用手电筒进行光控。其工作原理为:AN未按下且无光照时,A点高电平,F1输出低电平,IC2不计数。当按下AN或光照BG1时,A点低电平,F1输出高电平注入IC2的计数输入端CP,IC2开始计数。ICl构成的时钟脉冲发生器产生的脉冲信号输入EN端,Q0~Q4依次输出高电平,BG2~BG4按顺序导通,SCR1~SCR3双向可控硅按顺序被触发。触发信号在每个档位停留三分钟。当达到满意风速时切断光源和放开AN,A点高电平,IC2的输出维持高电平,风扇转速被锁定。在每一次接通电源瞬间
由C2、R4组成的微分电路进行自动清零。调W1。可改变光控灵敏度。
